Un cable pellizcado detrás de un rodapié, un empalme flojo en una caja de registro, el enchufe de un cargador que lleva años recalentándose. Ninguna de esas averías dispara el diferencial ni el magnetotérmico: la corriente sigue siendo "normal", solo que parte de ella se está quemando en forma de chispa. Según el informe Víctimas de incendios en España 2024 de Fundación MAPFRE y la APTB, el 41,9 % de los incendios con víctimas mortales y causa conocida tuvo origen eléctrico —muy por delante de la segunda causa, los sistemas emisores de calor, con un 20,4 %—. El AFDD es el único dispositivo del cuadro eléctrico diseñado para ver ese arco antes de que prenda.
Puntos clave
- Un AFDD (Arc Fault Detection Device) analiza la forma de onda del circuito y corta cuando reconoce el patrón de un arco eléctrico.
- Detecta arcos en serie (cable dañado o conexión floja), arcos en paralelo entre conductores y arcos a tierra: fallos que el magnetotérmico y el diferencial no ven.
- Su norma de producto es la IEC 62606; las recomendaciones de uso están en la HD/IEC 60364-4-42.
- En España el REBT no obliga a instalarlo en viviendas: hoy es una mejora voluntaria, no un requisito de boletín.
- Donde más compensa: zonas para dormir (viviendas, hoteles, hostales), edificios de estructura combustible y locales con materiales inflamables almacenados.
- Precio orientativo del material en España: entre 90 y 250 € por circuito protegido, según marca y si integra magnetotérmico y diferencial.
¿Qué es un AFDD y qué detecta exactamente?
Un AFDD es un dispositivo modular de carril DIN que vigila continuamente la firma eléctrica del circuito: mide alta frecuencia, irregularidades de la onda de corriente y de tensión, y las compara con los patrones característicos de un arco. Cuando el algoritmo confirma que hay chisporroteo sostenido, abre el circuito. Su norma de producto es la IEC 62606, que define esos ensayos de detección.
La clave es que un arco no es una avería franca: es una descarga que salta en milímetros, a miles de grados, mientras el consumo aguas abajo parece el de una lámpara cualquiera.
Arco en serie
Se produce dentro de un mismo conductor: un cable roído por un roedor, un hilo parcialmente cortado por un tornillo, un borne mal apretado en una base de enchufe. La corriente que circula es igual o incluso menor que la nominal, así que el magnetotérmico no ve nada anormal.
Arco en paralelo y arco a tierra
Salta entre dos conductores activos (fase y neutro) o entre fase y tierra, normalmente por aislamiento degradado o humedad. El de fase-tierra puede acabar disparando el diferencial; el de fase-neutro, con impedancia suficiente, puede quedarse por debajo del umbral del magnetotérmico y arder durante minutos.
¿Por qué el diferencial y el magnetotérmico no bastan?

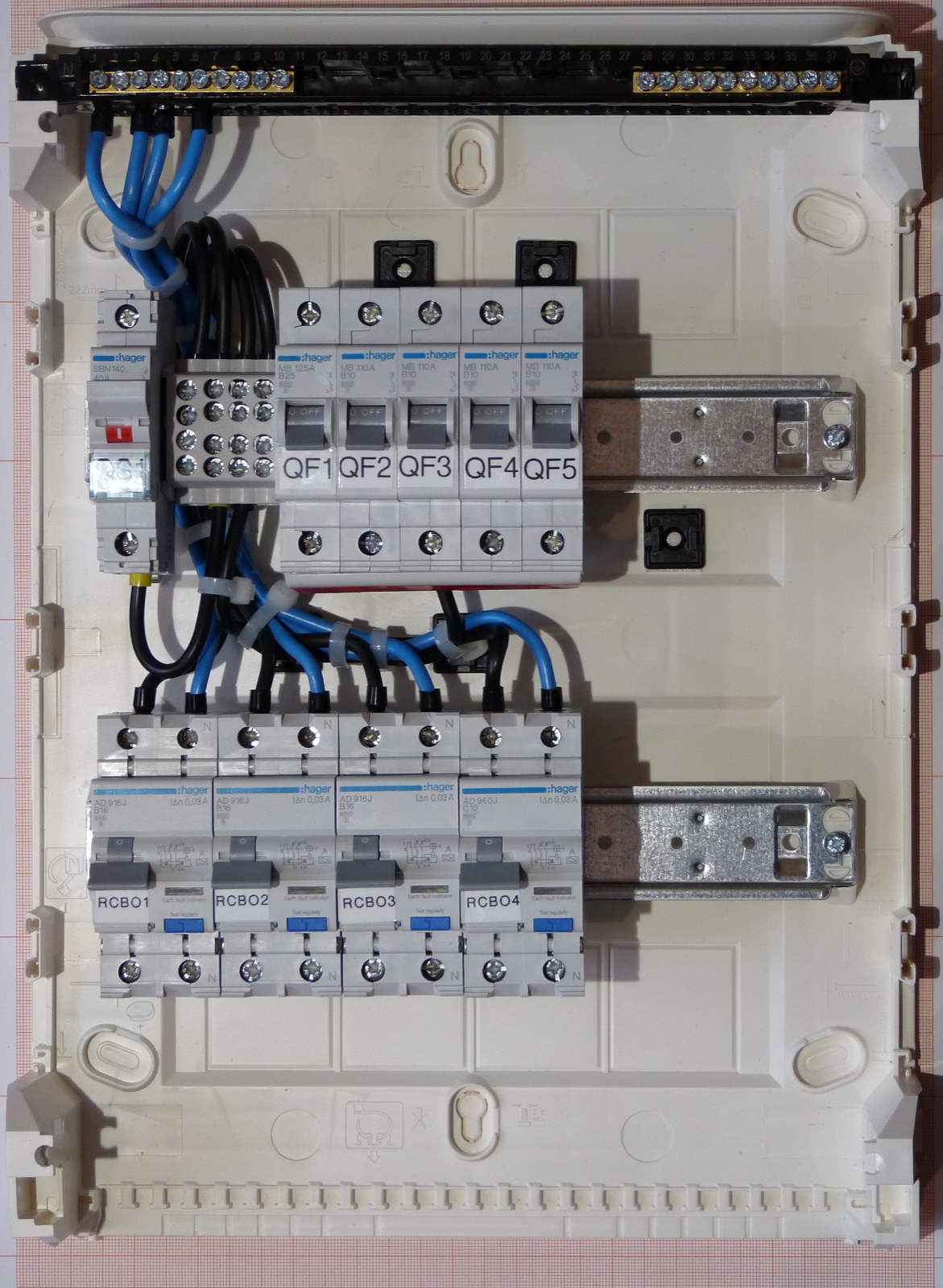

Porque cada protección vigila un fenómeno distinto. El cuadro clásico protege a las personas y al cable, no contra el fuego de un contacto flojo.
| Dispositivo | Qué detecta | ¿Ve un arco en serie? | |---|---|---| | Magnetotérmico (MCB) | Sobrecargas y cortocircuitos | No: la corriente no sube | | Diferencial (RCD) | Fugas de corriente a tierra | No: no hay derivación a tierra | | Protector de sobretensiones | Picos de tensión (rayo, maniobras) | No | | AFDD | Patrón de chisporroteo del arco | Sí |
Si tienes dudas sobre qué hace cada aparato de tu cuadro, lo explicamos a fondo en diferencial y magnetotérmico: diferencias y para qué sirve cada uno. Y si tu cuadro es de los antiguos, con fusibles o sin diferencial por zonas, antes de hablar de AFDD conviene revisar las señales de que hay que cambiar el cuadro eléctrico.
¿Es obligatorio el AFDD en España?
No. El Reglamento Electrotécnico para Baja Tensión (RD 842/2002) no exige dispositivos de detección de arco en instalaciones residenciales, y su ausencia no impide obtener el boletín eléctrico ni superar una inspección. Quien te diga que "ahora es obligatorio" está confundiendo la normativa española con la de otros países europeos, donde sí se ha ido introduciendo en determinados locales.
La referencia técnica es la HD/IEC 60364-4-42, dedicada a la protección contra los efectos térmicos, que recomienda el AFDD en instalaciones con mayor riesgo de incendio. En Navarra y La Rioja lo planteamos caso por caso: se instala cuando el riesgo o el valor de lo protegido lo justifican, no por defecto en todos los circuitos.
¿Merece la pena invertir en un AFDD?
Depende de qué haya al otro lado del cable. Estos son los escenarios donde la relación coste-beneficio es más clara, siguiendo los supuestos de riesgo de la propia 60364-4-42:
- Locales con plazas para dormir: viviendas, hoteles, casas rurales, hostales, residencias. Es el caso más evidente: el fuego avanza mientras la gente duerme. Si gestionas un alojamiento, encaja con lo que contamos sobre la instalación eléctrica en hoteles y alojamientos.
- Edificios con estructura o acabados combustibles: madera, paneles sándwich, falsos techos con aislamiento inflamable.
- Locales con materiales inflamables procesados o almacenados: carpinterías, almacenes de pienso o paja, textil, papel.
- Bienes irremplazables: archivos, obra, salas de servidores, bodegas de crianza.
- Circuitos con carga de dispositivos: el informe de 2024 contabilizó 14 fallecidos en incendios relacionados con la carga de móviles y portátiles. Un dormitorio con regletas y cargadores baratos es un candidato de manual.
Cuánto cuesta
Consultando precios de distribuidores en España (julio de 2026), un AFDD combinado —que integra en un solo módulo la detección de arco con magnetotérmico y, en algunos modelos, diferencial— se mueve entre unos 90 € y 250 € por unidad según fabricante y prestaciones, frente a los pocos euros que cuesta un magnetotérmico convencional. Añade la mano de obra y el espacio en el cuadro: cada AFDD ocupa dos módulos.
Por eso rara vez tiene sentido proteger todos los circuitos. La estrategia habitual es seleccionar los dos o tres críticos —dormitorios, sala de servidores, zona de almacenamiento— y dejar el resto con la protección convencional.
Instalación: cuatro cosas que evitan disparos molestos
- Un AFDD por circuito terminal, aguas abajo del diferencial y lo más cerca posible del origen del circuito que quieres vigilar.
- Revisa el neutro: los AFDD son sensibles a la polaridad y a los neutros compartidos entre circuitos. Un neutro común es la causa número uno de disparos inexplicables.
- Ojo con las cargas ruidosas: variadores, motores universales viejos y atenuadores baratos generan ruido de alta frecuencia. Los dispositivos actuales discriminan bien, pero conviene probar la instalación con todo funcionando antes de cerrar el trabajo.
- No sustituye al mantenimiento. En instalaciones industriales, la forma más eficaz de anticiparse a un punto caliente sigue siendo la inspección periódica: te lo contamos en termografía infrarroja para mantenimiento eléctrico.
Preguntas frecuentes
¿Cuál es la diferencia entre un diferencial (RCBO) y un AFDD?
El diferencial mide la corriente que se escapa a tierra y protege a las personas frente a electrocución. El AFDD analiza la forma de onda con un microprocesador para reconocer el chisporroteo característico de un arco, que provoca sobrecalentamiento e incendio. Son complementarios: uno no sustituye al otro, y muchos fabricantes los combinan en un mismo módulo.
¿Cómo funciona un AFDD por dentro?
Un transformador de intensidad y un sensor de tensión toman muestras continuas del circuito. Un microprocesador filtra el ruido de alta frecuencia y compara la señal con los patrones de arco definidos en la IEC 62606. Si el patrón se mantiene durante el tiempo establecido, el dispositivo dispara. Los modelos actuales distinguen ese patrón del ruido normal de un taladro o un aspirador.
¿Se puede instalar un AFDD en un cuadro antiguo?
Sí, siempre que haya espacio libre en el carril DIN (ocupa dos módulos) y el cableado esté en condiciones. En cuadros muy antiguos, sin embargo, el AFDD suele detectar problemas de aislamiento preexistentes y disparar de forma repetida: en esos casos lo sensato es renovar la instalación antes que añadir protecciones sobre un cableado degradado.
¿Por qué me salta el AFDD sin causa aparente?
Casi siempre por un defecto real que estaba latente —una conexión floja, un cable pinzado, humedad en una caja— o por un problema de cableado, típicamente neutros compartidos entre circuitos. Antes de dar por hecho que el dispositivo es "demasiado sensible", conviene medir el aislamiento del circuito. Aplican los mismos criterios de diagnóstico que explicamos en por qué salta el diferencial en casa.
Conclusión
El AFDD no es un capricho ni todavía una obligación: es la única protección del cuadro que actúa sobre la causa número uno de los incendios mortales en vivienda. Instalarlo en todos los circuitos suele ser desproporcionado; no instalarlo en un alojamiento rural con estructura de madera o en un almacén de material inflamable, imprudente.
